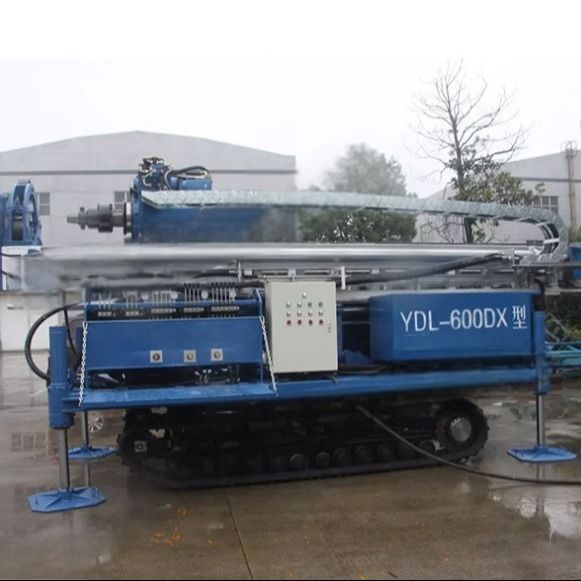

YDL-600DX Crawler Water Well Drilling Rig с мощностью 7 м и глубиной 600 м

Буровая установка на гусеничном ходу YDL-600DX для бурения водяных скважин с ходом 7 м и глубиной бурения до 600 м

YDL-600DX - это высокопроизводительная, полностью гидравлическая буровая установка на гусеничном ходу, предназначенная для бурения глубоких водяных скважин, геологической разведки, анкеровки фундаментов, геотермального бурения и различных методов роторного и ударно-вращательного бурения. Разработанная с впечатляющей системой подачи с ходом 7 метров и оснащенная мощным гидравлическим двигателем, маслоцилиндрами высокого подъема и высоконапорным пневмоударником, установка обеспечивает выдающуюся эффективность бурения, широкую адаптируемость и низкие эксплуатационные расходы.

Основные характеристики

1. Мощные возможности бурения

YDL-600DX предлагает высокую производительность бурения с максимальной глубиной бурения 600 метров и диапазоном диаметра скважины от Φ150 до Φ450 мм. Его мощная гидравлическая система, большой крутящий момент и сильное усилие подъема/нажима позволяют ему с легкостью справляться со сложной геологией и многослойными формациями.

2. Длинный ход 7 метров для повышения эффективности

Установка оснащена внутренней/внешней телескопической мачтой, обеспечивающей общий ход силовой головки 7 метров, что позволяет бурить с двумя 3-метровыми буровыми штангами за один проход. Это значительно сокращает время добавления штанг и удваивает эффективность бурения.

3. Высококрутящийся двухскоростной ротор

С максимальным выходным крутящим моментом 18 000 Нм ротор поддерживает механическую и гидравлическую регулировку скорости, предлагая широкий диапазон скоростей вращения:

• Бесступенчатая регулировка: 0–25 об/мин

• Фиксированные скорости: 3 / 25 / 41 / 50 / 56 / 97 / 120 об/мин
  Эта гибкость позволяет установке адаптироваться к различным методам бурения, включая:

• Бурение пневмоударником

• Бурение с обсадной трубой

• Бурение с полной обсадкой

• Роторное бурение с волочением

• Бурение с циркуляцией воздуха/бурового раствора

4. Усовершенствованная система подачи и извлечения

Гидравлические цилиндры подачи обеспечивают усилие до 12,8 тонн и усилие обратной тяги 30 тонн, обеспечивая стабильное продвижение в глубоких или сложных формациях. Ход цилиндра подачи составляет 3,5 метра, а ход силовой головки - 7 метров, что дает установке превосходный контроль как при быстрых, так и при точных операциях.

5. Эффективное гидравлическое зажимное устройство и амортизация

Шпиндель интегрирует телескопический амортизационный механизм, который эффективно защищает буровые штанги и соединения инструментов, особенно во время операций сборки и разборки. Это снижает износ резьбы и увеличивает срок службы оборудования.

6. Отличная мобильность и гибкость на месте

Установка, установленная на гусеничном шасси, обеспечивает плавное перемещение по площадке со скоростью 1,5 км/ч и способностью преодолевать подъемы до 25°. Установка включает в себя четыре гидравлические выносные опоры с длинным ходом, что позволяет загружать/выгружать ее с грузовиков без крана, упрощая логистику и снижая вспомогательные расходы.

7. Тяжелая лебедка для инструментов

Оснащенная 2-тонной лебедкой для инструментов, установка обеспечивает быстрый и безопасный подъем штанг, обсадных труб и принадлежностей.

• Скорость подъема: 15 м/мин

• Стальной трос: Ø9,3 мм, емкость 40 м

8. Гибкость в эксплуатации и конструкции

• Угол бурения регулируется от 0° до 90°, что позволяет бурить вертикальные или наклонные скважины.

• Минимальный дорожный просвет: 250 мм

• Гидравлическое поворотное шасси с установочными штифтами для повышения устойчивости и адаптируемости при бурении.

9. Премиальная гидравлическая система

В гидравлической системе управления используются высококачественные отечественные и импортные компоненты, обеспечивающие:

• Длительный срок службы

• Стабильную производительность

• Минимальное время простоя на техническое обслуживание

10. Совместимость с несколькими методами бурения

YDL-600DX способен работать с широким спектром технологий бурения:

• Сухое шнековое бурение

• Бурение пневмоударником высокого давления

• Роторное бурение с полной обсадкой с промывкой

• Пневмоударник с продвижением обсадной трубы

• Роторное бурение трехконусным долотом

Эта универсальность делает его подходящим для:

• Глубоких водяных скважин

• Отверстий под фундаментные сваи

• Противоплавающих и анкерных свай

• Стабилизации грунта и цементации

Технические характеристики

Заключение

Гидравлическая буровая установка на гусеничном ходу YDL-600DX выделяется своей непревзойденной эффективностью, широкой областью применения и удобным для оператора дизайном. Будь то крупномасштабные проекты водоснабжения или сложные геологические условия, она предоставляет мощное и надежное решение.

Его модульная конструкция, проверенная в полевых условиях гидравлическая система и увеличенный ход подачи делают его идеальным инструментом для подрядчиков, занимающихся бурением с высокой эффективностью.
