Подробная информация о продукте:
|
| Модель: | Cummins 6CTA (с турбонаддувом и вода обязанности охладила) | Смещение: | 8.3L (2,19 галлона США) |
|---|---|---|---|
| Сила: | 178kW (240HP) | Расклассифицированный RPM (установка фабрики): | 2200rpm |
| Мотор вращения: | Создатель двойного гидравлического мотора - переменный и реверзибельный: SAUER-DANFOSS | Вес: | 14500 Kg (31973 lb) |
| Размеры перехода (l ×H w ×): | 5900×2240×2500mm (дюйм 232.3×88.1×98.4) | ||
| Высокий свет: | Полностью гидравлическое снаряжение бурения керна диаманта,снаряжение бурения керна диаманта 178kW,снаряжение бурения керна 2200rpm |
||

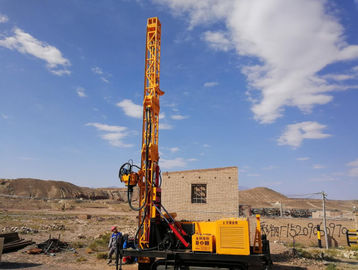

Буровое оборудование полностью гидравлического снаряжения ядра диаманта Geotechnical
Гидравлическое подземное снаряжение бурения керна соответствующее для сверля отверстий для шахты исследуя, также они смогло быть использовано в поверхностном вырезая сердцевина из, железнодорожный проекте охраны природы инженерства, прокладывать тоннель, конструкции и воды. Вы будете конечно помоганный много представлением его превосходным и надежным.
I. основные особенности снаряжения:
1. Масляный насос управляет мотором для того чтобы вращать, гидравлический цилиндр работая без башенки.
2. Система вращения, питание машины бурения керна, нагнетая и зажимая полагается на жидком приводе; делающ вашу сверля работу ровной чем любой конкурент;
3. Быстрые сверля буровые скважины консервной банки скорости от любого угла в тоннеле работы столбцом, побили применимость;
4. С V-проводником, снаряжение обеспечивает самое высокое concentrivity об основной оси;
5. Легкий к обслуживанию, ремонту, разборке, установке и движению.
Полностью гидравлическое подземное снаряжение бурения керна составлено источника питания, тела машины, пульта управления, блока вращения, держателя штанги и насоса грязи.
II. основные рабочие параметры HYDX-6
Диаграммы в этих таблицах были высчитаны, основанный на опытах поля, и могут разумно быть предположены. Фактический наибольший диаметр сверления будет зависеть от инструментов в-владением и условия, сверля методы и оборудование использовали.
| Двигатель дизеля | Модель | Cummins 6CTA (с турбонаддувом и вода обязанности охладила) |
| Смещение | 8.3L (2,19 галлона США) | |
| Сила | 178kW (240HP) | |
| Расклассифицированный RPM (установка фабрики) | 2200rpm | |
| Наибольший диаметр сверления | Снаряжение ядра диаманта BQ гидравлическое | 2000 m (6560 футов) |
| NQ | 1600 m (5248 футов) | |
| HQ | 1300 m (4264 фута) | |
| Снаряжение ядра диаманта PQ гидравлическое | 1000 m (3280 футов) | |
| Мотор вращения | Создатель двойного гидравлического мотора - переменный и реверзибельный: SAUER-DANFOSS | |
| RPM | Изменение 0-1100 RPM Stepless 2 переносов | |
| Коэффициенты гидравлического снаряжения ядра диаманта | 1-ое 2.716:1 8.776:1 2-ого | |
| Главный консервооткрыватель | sidewise сползать путь с гидравлическим приводом | |
| Бабка сверлильного станка | Гидравлический цыпленок (PQ) | Гидравлически раскрытый, весна диска зажимая, нормально c закрывал тип осевую вместимость 222 400 n |
| Максимальн Вращающий момент | 6400 n·m (4717 lbf·ft) | |
| Диаметр владением | 121 mm (4,76 дюйма) | |
| Емкость Максимальн Lifting шпинделя | kN 220 (49456 lbf) | |
| Максимальн Feeding Сила | kN 110 (24728 lbf) | |
| Основной насос | Гидронасос: Насос аксиальнопоршневого переменного смещения Triplex для управлять вращателя, насос грязи ворота & выравнивать поднимают домкратом. С нагрузкой воспринимая систему. | Создатель: Насос DANFOSS 1-ого: 200LPM на насосе 31.5MPa 2-ое: 120LPM на насосе 28MPa 3-ее: 102 LPM на 16MPa |
| Гидравлический танк | Емкость | 420 l (111 галлон США) |
| Поднимающ скорость (одиночный провод) | 38-70m/min (обнаженный барабанчик) | |
| Емкость основы | Поднимающ силу (одиночный провод) | 120kN (26976 lbf) |
| Подъем | Диаметр стального провода | 22 mm (0,86 дюйма) |
| Длина стального провода | 50 m (164 фута) | |
| Емкость подъема кабеля | Поднимающ силу (одиночный провод) | kN 15 (3372 lbf) (обнаженный барабанчик) |
| Диаметр стального провода | 6 mm (0,24 дюйма) | |
| Длина стального провода | 2000 m (6560 футов) | |
| Высота рангоута | 11 m (36 футов) | |
| Рангоут регулируя угол | 0°-90° | |
| Сверля угол гидравлического снаряжения ядра диаманта | 45º горизонтальное к 90ºvertical вниз | |
| Рангоут | Ход подачи | 3800 mm (150 дюймов) |
| Ход смещения | 1500 mm (59 дюймов) | |
| Тяга питания | 22000kg (48510 lb) | |
| Тяга питания | 11000kg (24255 lb) | |
| Тяга штанги | 3m или 6m (9.84feet или 19.68feet) | |
| Тип | Плунжер Reciprocating насоса Triplex | |
| Модель | BW320 | |
| Насос грязи | Ход | 110mm (4,3 дюйма) |
| Объем продукции | 320 230 165 118 галлонов США Л/МИН (84,5, 61, 44, 31/минута) | |
| Давление разрядки | 4,0, 5,0, 6,0, Mpa 8,0 (580, 725, 870, 1160 psi) | |
| Струбцина ноги | Зажимать объем | 55.5-117.5 mm (2.19-4.63 дюйма) до отверстие Ф154mm (6,06 дюйма) |
| Вес | 14500 Kg (31973 lb) | |
| Другие | Размеры перехода (l ×H w ×) | 5900×2240×2500mm (дюйм 232.3×88.1×98.4) |
| Путь перехода | Стальной Crawler |
