Подробная информация о продукте:
|
| Название продукта: | Инструменты HDD сверля | Тип: | Шпиндель сверлильного станка HDD |
|---|---|---|---|
| Материал: | BAOSTEEL | Использование: | бурильная труба для горизонтальной дирекционной сверля машины |
| Класс: | R780, G105 и S135 | Особенности: | прочность износоустойчивых/высоко усталости |
| Высокий свет: | Горизонтально-направленного бурения инструменты,горизонтально-направленного инструмент дрель |
||

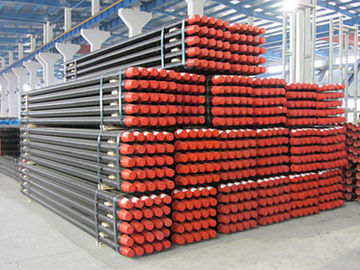

Инструменты HDD сверля - шпиндель сверлильного станка/труба HDD выковали ранг R780, G105 и S135
Шпиндель сверлильного станка/труба HDD выковали one piece
Такая структура конструирована для уменьшения сопротивления стороны того сверла во время процесса конструкции.
Использование: бурильная труба для горизонтальной дирекционной сверля машины.
Материал: Baosteel (поставщик пробки безшовной стали Китая самый лучший)
Ранг: R780, G105 и S135.
Резьба: Vermeer, ведьма рва, случай, американское сверло и другое китайское HDD изготовляют. Как Drillto, DW/TXS, Goodeng, Hanlyma, XCMG и так далее.
Преимущество:
A: Ablity
От 2009, мы обеспечиваем обслуживание OEM для Vermeer Китая, теперь мы также имеем сотрудничество с агентом Азии ведьмы рва. Мы также имеем отношение с много Китай главное HDD изготовляет.
B: Качество
1, единственное одно в Китае который делает термическую обработку для всего тела шпинделя сверлильного станка. Наша специальная линия термической обработки конструкции сильно оценена Vermeer в Китае.
2, превосходный техник вковки в Китае.
3, принимающ двойное плечо для улучшать механически свойство.
Технические параметры:
| Ранг | Прочность выхода | Прочность на растяжение | Тариф выдвижения | Сила Akv j удара | ||||
| Минута | Макс | Минута | Минута | 10×10 | ||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | % | (- 20°C) | |
| G105 | 105.000 | 724 | 135.000 | 931 | 115.000 | 793 | 15 | ≥68 |
| S135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 | 13 | ≥54 |
| Спецификация выкованной бурильной трубы для машины случая HDD |
| Модель снаряжения | соединение | Размер сверля трубы | Закалять и гасить | Минимальный радиус загиба | Максимальный вращающий момент | ||||
| OD пробки | Толщина стены | OD соединений | Длина деятельности | Вес | |||||
| (mm) | (mm) | (mm) | (m) | (kg) | Ранг | (m) | Nm | ||
| Случай 6030 | Случай | 60,3 | 7,5 | 66,7 | 3,048 | 35 | S135 | 33 | 6300 |
| Спецификация выкованной бурильной трубы для китайской машины тавра HDD |
| Размер | Соединение | Размер сверля трубы | Закалять и гасить | Минимальный радиус загиба | Максимальный вращающий момент | ||||
| OD пробки | Толщина стены | OD соединений /upset | Длина деятельности | Вес | |||||
| (mm) | (mm) | (mm) | (mm) | (kg) | Ранг | (m) | Nm | ||
| 50x2000mm | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 |
24000 |
| Спецификация выкованной бурильной трубы для машины Vermeer HDD |
| Модель снаряжения | Соединение | Размер сверля трубы | Закалять и гасить | Минимальный радиус загиба | Максимальный вращающий момент | ||||
| OD пробки | Толщина стены | OD соединений /upset | Длина деятельности | Вес | |||||
| (mm) | (mm) | (mm) | (mm) | (kg) | Ранг | (m) | Nm | ||
| D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 или 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 или 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
| Спецификация выкованной бурильной трубы для машины ведьмы HDD рва |
| Модель снаряжения | Соединение | Размер сверля трубы | Закалять и гасить | Минимальный радиус загиба | Максимальный вращающий момент | ||||
| OD пробки |
Толщина стены (mm) |
OD соединений /upset | Длина деятельности | Вес | |||||
| (mm) | (mm) | (mm) | (m) | (kg) | Ранг | (m) | Nm | ||
| JT820/920 | DW | 42 | 6,5 | 50,8 | 2 | 13 | S135 | 26 | 2000 |
| JT920L | DW | 42 | 6,5 | 50,8 | 3 | 21 | S135 | 26 | 2000 |
| JT1720 /1720M1 | DW | 52 | 6,5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7,5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7,5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82,5 | 4,5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4,5 | 84 | S135 | 65 | 18000 |
| JT7020 /8020 | DW | 89 | 10 | 101,6 | 4,5 | 100 | S135 | 72 | 24000 |
|
Примечание: мы изготовляем выкованный цельный шпиндель сверлильного станка совместимый для всей машины ведьмы HDD рва |
