Подробная информация о продукте:
|

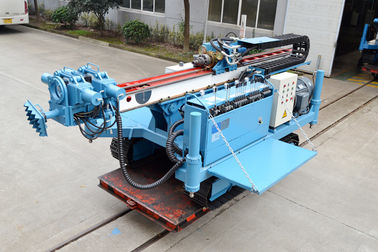

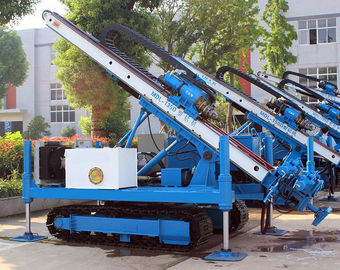

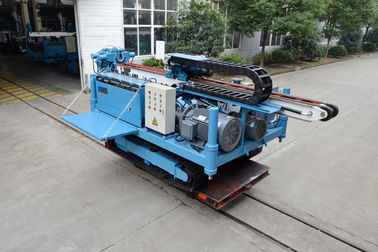

| Тип: | Двигатель Гроутинг буровой установки анкера | модель: | 135D |
|---|---|---|---|
| Диаметр отверстия: | 150~250 мм | Глубина отверстия: | 140~100м |
| Диаметр штанги: | 73 /89/102/114 ММ | Угол отверстия: | 0~90° |
| Вес: | 6000Kg | Размер: | 5400С2100кс 2000мм |
| Высокий свет: | Гидровлическое снаряжение сверла,Буровые установки пустотелого сверла |
||
ТЕХНИЧЕСКОЕ гидровлической буровой установки исследования поверхности снаряжения пустотелого сверла C6 РУССКОЕ
Буровая установка исследования поверхности C6:
1. ДВОЙНОЙ РАНГОУТ ПОДНИМАЯ ЦИЛИНДРЫ
Оборудованный с клапанами разгрузки для увеличенной безопасности располагая рангоут.
2. СДЕРЖАННАЯ ПАНЕЛЬ ОПЕРАТОРА
Простая гидровлическая система легка для того чтобы работать и поддерживать, и рукоятки подъем-к-переноса обеспечивают дополнительную безопасность оператора.
3. ПРОСТОЕ ГИДРОВЛИЧЕСКОЕ DESING
Dired-соединенные гидровлические насосы с PTO-управляемым вспомогательным насосом прибавлять на легкое обслуживание.
4. ТВЕРДАЯ КОНСТРУКЦИЯ РАНГОУТА РЕШЕТКИ
Твердая конструкция обеспечивает главные представление и надежность даже под самыми грубыми условиями.
5. NITRO-CHUCK
запатентованные челюсти весны газа азота с гидровлической функцией открытых/весны близкой обеспечивающ failsafe деятельность.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:
|
|
Заполненная жидкость |
|
|
Шпиндель сверлильного станка/каркас стержня |
Глубина отверстия (метры) |
Глубина отверстия (ноги) |
|
BRQ/BQ |
2009 |
6590 |
|
BRQTK/BQTK |
2504 |
8215 |
|
NRQ/NQ/NQ2 |
1534 |
5032 |
|
NRQ V-WALL |
1721 |
5646 |
|
HRQ/HQ |
1054 |
3548 |
|
HRQ V-WALL |
1295 |
4248 |
|
PHD/PQ |
688 |
2257 |
|
PHD V-WALL |
920 |
3018 |
*Always подтверждают изготовляют номинальности глубины штанги до пользы.
|
Главный - движенец |
||
|
|
Метрический |
США. |
|
Стандартный блок |
ВЭЙ CHAI DEUTZ, с жидкостным охлаждением, turbo изменило, взаимо--Охлаженный, двигатель дизеля |
|
|
Смещение |
9,726 l |
593 в3 |
|
Сила (максимум) на 2.200 RPM |
176 KW |
HP 240 |
|
Аттестация излучений |
Ⅲ EU |
Ⅲ EU |
|
Вращающий момент и номинальности RPM |
||
|
(Гидровлический мотор на максимальных/минимальных смещении, главном - движенце на 2.200 RPM) |
||
|
|
Скорость (нулевая нагрузка) |
Вращающий момент (стойл) |
|
|
RPM |
Nm |
|
1-ые Шестерня |
250 до 300 |
6560 до 5216 |
|
2-ые Шестерня |
370 до 455 |
3720-2924 |
|
3-ие Шестерня |
600 до 750 |
2368 до 1736 |
|
4-ые Шестерня |
1 075 до 1 300 |
1424 до 1108 |
|
ПРИМЕЧАНИЕ: Скорость ведомого вала и вращающий момент бабки сверлильного станка инфинитно переменны в каждой шкале передаточного числа как показано. Фактическая скорость вращения повлияна на числом оборотов двигателя в минуту и гидровлической установкой смещения мотора. |
||
|
Бабка сверлильного станка |
||
|
Стойка PQ – Полый шпиндель |
||
|
Мотор вращения |
Мотор СЭМ гидровлический – переменная величина/reversible |
|
|
Механически передача |
Скорость фанка 4 |
|
|
Коэффициенты |
1-ое |
4,37: 1 |
|
|
2-ое |
2,896: 1 |
|
|
3-ее |
1,78: 1 |
|
|
4-ое |
1: 1 |
|
Конечная передача |
Прямые шестерни отрезка |
|
|
Коэффициент |
2,564: 1 |
|
|
Головное боковое движение |
Гидровлически деятельность |
|
|
Гидровлический цыпленок PQ |
Гидровлически раскрытый. Закрытая весна диска. |
|
|
|
Осевая емкость удерживания 244 640 n (55 000 lbf) |
|
|
Смазка бабки сверлильного станка |
Принудьте поданные подшипники, ванну масла для шестерен |
|
|
Фильтрация смазывая масла бабки сверлильного станка |
фильтр для масла 25 микронов высокого давления |
|
|
Рангоут и система подачи сверла |
||
|
|
Метрический |
США. |
|
Ход питания |
3,8 m |
12,5 ft |
|
Тяга питания |
220000 n |
49471 lbf |
|
Тяга питания |
110000 n |
24735 lbf |
|
Тяга штанги |
6 m |
20 ft |
|
Сверля угол |
30º с горизонтальной к вертикали 90º вниз |
|
|
Работы притяжки |
||
|
|
Метрический |
США. |
|
Линия подъем |
Мотор двойной скорости |
|
|
Нагрузка крюка (линия одиночной части) |
||
|
Чуть-чуть барабанчик |
12 000 Kg |
26445 lb |
|
Поднимающ скорость (линия одиночной части) |
||
|
Быстрый ход (чуть-чуть барабанчик) |
85 m/min |
278 ft/min |
|
Малая скорость (чуть-чуть барабанчик) |
50 m/min |
164 ft/min |
|
Главный кабель подъема |
22mm |
0,886 внутри |
|
Минимальное разрывное усилие |
25 600 Kg |
56 448 lb |
|
Емкость струбцины ноги |
PWT |
|
|
Подъем кабеля |
||
|
Линия тяга |
||
|
Чуть-чуть барабанчик |
1 500 Kg |
3 300 lb |
|
Полный барабанчик |
425 Kg |
940 lb |
|
Линия скорость |
||
|
Чуть-чуть барабанчик |
121 m/min |
395 m/min |
|
Полный барабанчик |
430 m/min |
1 410 m/min |
|
Емкость барабанчика (swaged 6mm) |
1 600 m |
5 250 ft |
|
Минимальное разрывное усилие |
3 420 Kg |
7 540 lb |
|
Дополнительная информация |
||
|
|
Метрический |
США. |
|
Емкость бензобака |
200 l |
52 США gal |
|
ЖИДКИЙ НАСОС ЦИРКУЛЯЦИИ |
||
|
Насос поршеня Одиночн-Действия Triplex, ручной перенос, скорость насоса инфинитно переменн. |
||
|
|
Метрический |
США. |
|
Смещение |
0 до 320 LPM |
0 - 70gpm |
|
Давление |
Mpa 0 до 7 |
0 до 1 015 psi |
РАЗМЕРЫ И ВЕСЫ
|
Вес |
|
|
Влажный вес = 15500 Kg |
Состоять из: Группа источника питания DEUTZ WEICHAI Гидровлический модуль Притяжка работает Grp. c/w линия подъем и кабель 17.640 lb поднимают кабель c/w Гидровлический поднимать рангоута (независимый) Понизьте агрегат рангоута агрегат рангоута решетки 3-Piece Блок Grp вращения. цыпленок c/w PQ гидровлические/предохранитель головки Низкопробная рамка Топливный бак Батарея – 24V Платформа оператора Гидровлическая струбцина ноги – емкость PWT |
|
Варианты |
|
|
Платформа вешалки штанги Гидровлические выравнивая jacks Блок следа Crawler – максимальная перемещая скорость 4 Km/h Группа горячей погоды гидровлическая охлаждая Топление холода гидровлические и группа консервации жары Аттестация CE Этикеты доступные в множественных языках Жидкие насосы циркуляции (тепловозные поставка и давление) Смеситель грязи |
ПРЕДУПРЕЖДЕНИЕ: Не приведитесь в действие это сверло при штанги положенные на полку в скоростях ветра свыше
|
