Подробная информация о продукте:
|
| Тип: | Вертикальный ТИП ШКАФОВ ШЕСТЕРНИ буровой установки | ДВИГАТЕЛЬ: | Двигатель дизеля |
|---|---|---|---|
| Наибольший диаметр сверления: | φ102 (4")/φ127 (5")/φ140 (5 1/2») | Тип шасси: | Crawler или тележка установили |
| ХОД АГРЕГАТНОЙ ГОЛОВКИ: | 13М | Рангоут: | 3.2м |
| Высокий свет: | буровая установка привода 3700m верхняя,буровая вышка привода 3700m верхняя,буровая установка привода верхней части iso9001 |
||

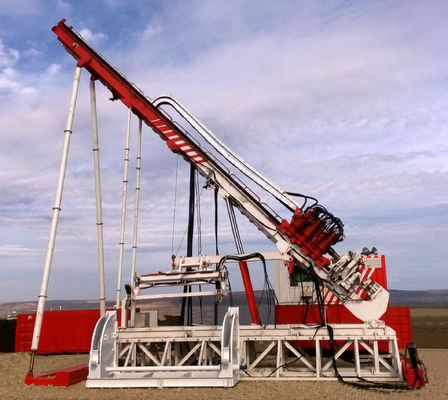

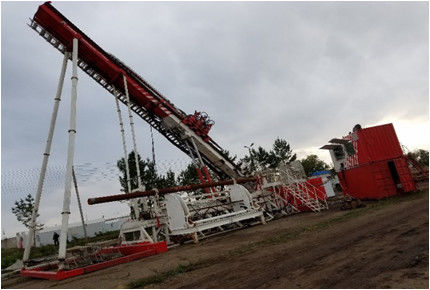

тип шкафов шестерни буровой установки гидравлического верхнего привода 3700m вертикальный для нефти и газ
Описание:
Буровая установка серии TYC вертикальная новый Н тип заново начатый нашей компанией на основании много лет опыта в продукции и производстве trenchless буровой установки в конструкции и процессе производства нефти и метана coalbed, согласно характеристикам конструкции буровой установки в нефтяных месторождениях нефти и газ в стране и за рубежом.
Особенность:
Дизайн снаряжения разумное, полное, главное представление (комплексное оборудование: главные двигатель, диспетчерский пункт, электростанция, etc.).
Оно главным образом использовано для сверлить нефтяные скважины, метан угл-кровати, газ сланца и природный газ в прямом склонном Wells. Он имеет преимущества компактной текстуры, удобного транспорта, высокой степени автоматизации и низкой стоимости строительства. Его можно также использовать для trenchless подземного трубопровода кладя инженерство.
Особенности машины:
1. Сверло принимает полностью гидравлический привод, который может быть типа тележк, тип платформы и crawler;
нажим 2, шестерни и шкафа и вытянуть питаясь движение системы, стабилизированных и надежных;
3. Рангоут может отрегулировать сверля угол в границах ° 12° -90, и передний и задний двигая прибор романн и уникален.
4, кабина контейнера, оборудованная с холодным и теплым кондиционированием воздуха, для того чтобы обеспечить оператора с хорошим зрением и просторной и удобной рабочей Средой;
5, можно установить со случайным вспомогательным краном, нагружая и разгружая манипулятора бурильной трубы автоматического.
6. Сверло принимает предварительную электрогидравлическую технологию контроля, и совмещенная технология контроля закрытый и открытый воспринимать нагрузки делает топление расхода энергии и системы сверла уменьшенного к минимуму, и вся машина имеет высокую эффективность.
Спецификация:
| МОДЕЛЬ | TYC-150 | TYC-245 | TYC-320 | |
| НАИБОЛЬШИЙ ДИАМЕТР СВЕРЛЕНИЯ | φ102 (4") | 2500m | 3200m | 3700m |
| φ127 (5") | 2000m | 2500m | 2900m | |
| φ140 (5 1/2») | 1500m | 2000m | 2400m | |
| ДВИГАТЕЛЬ | СИЛА | 338 KW | 440 KW (НАБОР 2) | 552 KW (НАБОР 2) |
| СКОРОСТЬ | 1900 r/min | 2100 r/min | 2100 r/min | |
| ТИП | ДВИГАТЕЛЬ ДИЗЕЛЯ | ДВИГАТЕЛЬ ДИЗЕЛЯ | ДВИГАТЕЛЬ ДИЗЕЛЯ | |
| ВРАЩЕНИЕ | TORQUE/RPM | 48000Nm 52r/min |
60000Nm 50r/min |
80000Nm 45r/min |
| 24000 Nm 104 r/min |
30000 Nm 100 r/min |
40000 Nm 90 r/min |
||
| ЕМКОСТЬ ТЯГИ И ТЯГИ | ТОЛКНУТАЯ СИЛА /SPEED | 1500 KN 11 m/min |
2450 KN 9,6 m/min |
3200 KN 10,5 m/min |
| ТОЛКНУТАЯ СИЛА /SPEED | 100 KN 23 m/min |
1600 KN 21 m/min |
2000 KN 22 m/min |
|
| ТОЛКНУТАЯ СИЛА /SPEED | 500 KN 35 m/min |
750 KN 33 m/min |
900 KN 35 m/min |
|
| Скорость тяги связана с весом агрегатной головки рангоута снаряжения и с buckling силой бурильной трубы. | ||||
| ТИП ШАССИ | CRAWLER УСТАНОВИЛ ШАССИ | 2 Km/h | 2,2 Km/h | 1,8 Km/h |
| ТЕЛЕЖКА УСТАНОВИЛА ШАССИ | 80 Km/h | 80 Km/h | 80 Km/h | |
| ЗАЖИМАТЬ СИСТЕМУ | ВРАЩАЮЩИЙ МОМЕНТ МАКИЯЖА | 60 KNm | 60 KNm | 120 KNm |
| ВРАЩАЮЩИЙ МОМЕНТ СЕРЕЖКИ | 12 KNm | 12 KNm | 300 KNm | |
| ДИСТАНЦИЯ ВЫДЕРЖИВАНИЯ | 500mm | 500mm | 500mm | |
| ЧЕРЕЗ DIAMATER | Φ255 | Φ300 | Φ360 | |
| АГРЕГАТНАЯ ГОЛОВКА | ХОД | 13 m | 13 m | 13 m |
| ТИП ПЕРЕДАЧИ | ШКАФ ШЕСТЕРНИ | ШКАФ ШЕСТЕРНИ | ШКАФ ШЕСТЕРНИ | |
| ДИАМЕТР ШАРНИРНОГО СОЕДИНЕНИЯ ВОДЫ | Φ75 | Φ89 | Φ102 | |
| РАНГОУТ | СПОЛЗАТЬ РАССТОЯНИЕ | 3.2M | 3.2M | 3.2M |
| РЕГУЛИРОВАТЬ УГОЛ | 10-90° | 10-90° | 10-90° | |
| ВОРОТ КАБЕЛЯ (ОПЦИОННЫЙ) | СИЛА ТЯГИ | 1,5 тонны | 1,5 тонны | 1,5 тонны |
| СКОРОСТЬ | 200 m/min | 240 m/min | 280 m/min | |
| ЕМКОСТЬ ВЕРЕВОЧКИ | 2000 m | 2500 m | 3000 m | |
| СВЕРЛЯ КРАН (ОПЦИОННЫЙ) |
ПОДНИМАЯСЬ ВЕС | 6.3T.m | 6.3T.m | 6.3T.m |
| РАБОТАЯ РАДИУС | ||||
| КОМНАТА ДЕЯТЕЛЬНОСТИ | ВЕС | 5500 Kg | ||
| DIMESION | 6058 mm×2600 mm×2600 mm | |||
| ГЛАВНАЯ МАШИНА | ВЕС | 35 тонн | 40 тонн | 43 тонны |
| DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
|
