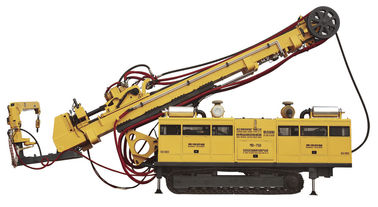

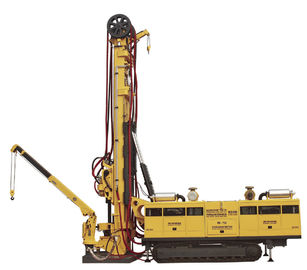

Перевезите установленный MD на грузовиках - 750 буровых установок CBM/снаряжение пустотелого сверла, глубину 3200m сверла 2200m 1600m

Перевезите установленный MD на грузовиках - 750 буровых установок CBM/снаряжение пустотелого сверла, глубину 3200m сверла 2200m 1600m

Ⅰ. Емкость сверла

Ⅱ. Главная сила машины
Главная машина оборудованная с двигателем дизеля Weicai.
Сила двигателя: вращая скорость 275KW: 2200r/min
Главная машина принята с 2 двигателями дизеля в двойной структуре власти.
Полная сила: 550KW
Максимальный расход потока: 560L/min для близкого типа гидровлической системы.
Максимальный расход потока: 630L/min для открытого типа гидровлической системы.

Ⅲ. Бабка сверлильного станка
В принятии насоса низкоскоростного высокого вращающего момента гидровлического, в 2 скоростях регулируемых steplessly.
Расклассифицированный вращающий момент 34000N·скорость 85r/min m вращая, быстро проходит регулируемое steplessly
Расклассифицированный вращающий момент 17000N·скорость 170r/min m вращая, быстро проходит регулируемое steplessly
Снаряжение принимает 4 мотора Poclain комплектов гидровлических сделанного в Franch с встречным shackling вращающим моментом 42000N·M.
Уменьшение первой шестерни принятое к бабке сверлильного станка с верхний управлять; Полый шпиндель в диаметре Φ75 mm, принимая плавая структуру при весна амортизируя структуру.
Угол качания бабки сверлильного станка 0-45°, и горизонтальный moving ход 0.75m.
Связанная проволокой система управления по направлению установлена на шпинделе для направлени-изменяя сверлить шахты наклона.

Ⅳ. Тяга и усилие вытягивать снаряжения сверла
Поднимаясь емкость: Машина в 75 тоннах максимальной поднимаясь емкости с самой высокой поднимаясь скоростью на 35m/min,
скорость stepless регулируемые.
Подавая усилие: Машина в 16 тоннах максимального подавая усилия с самой высокой подавая скоростью на 110m/min,
скорость stepless регулируемые.
2 цилиндра масла приняты совместно для толкать и вытягивать с максимальным подавая & вытягивая ходом 11.8m.

Ⅴ. Сережки
Открыт-тип приклад цилиндра масла зажимая структуру принят для того чтобы достигнуть Макса привинчивая с вращающего момента 100000 n·m и Макс привинчивая на вращающий момент 50000 n·M.

Ⅵ. Ставить блок на якорь
Самый большой раскрывая dia Φ650 mm.

Ⅶ. Гидровлический ворот
Главный ворот:
Макс поднимая емкость: 3 тонны (чуть-чуть барабанчик)
Dia стального провода: 10mm
Емкость веревочки: 120m
Максимальная поднимаясь емкость 60m/min, оно stepless shiftable.

Вспомогательный ворот:
Макс поднимая емкость: 1,5 тонны. (Чуть-чуть барабанчик)
Dia стального провода: 8mm
Емкость веревочки: 1500m
Скорость одиночного провода поднимаясь 0-280m/min, она stepless регулируемые и использованный для подъема
и держатель обнаруживая приборы.

Ⅷ. Другое
1. Насос грязи
Он гидровлические управляемый с stepless регулируемым расходом потока.
Максимальный расход потока на 0-600L/min и максимальном давлении MPa 10.
тариф 2.Flow насоса пены: 0-1L/min
тариф 3.Flow насоса смазки: 0-15L/h
4. Шасси:
Принятый crawler-тип шасси, перемещая в двухскоростное с максимальной скоростью на 3km/h.
5. На тепловозном баке:  700L
масляный бак 6.Hydraulic:  800L
7.Dimensions (L*W*H):  12500mm*3200mm*3400mm
вес 8.Overall:  38 тонн
