Подробная информация о продукте:
|
| Название продукта: | Горизонтальные дирекционные буровые установки | Тип силы: | Гидравлический |
|---|---|---|---|
| модель: | FDP-40/FDP-40Z | Емкость Максимальн Нажимать: | 400KN (89920 lbf) |
| Применение: | подземный класть трубы | Материал: | высок-твердая сталь |
| Высокий свет: | сверлить hdd горизонтальный дирекционный,Горизонтального направленного бурения машина |
||

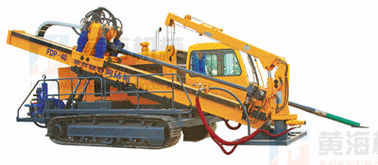

Модели FDP-40/FDP-40Z польностью гидровлические горизонтальные дирекционные буровые установки (Trenchless)
высокий вращающий момент, мощный выход,
разумная структура,
режим предварительного управления
4.5-m – длинний шпиндель сверлильного станка для того чтобы гарантировать свою высокую эффективность.
Модели FDP-40/FDP-40Z польностью гидровлические горизонтальные дирекционные буровые установки (Trenchless), которые самоходны и интегрированы с резиновым crawler. 2 низкоскоростных мотора управляют агрегатной головкой для того чтобы сделать двухскоростный управлять. Снаряжение выдвинуто в технологию и простой в структуре. Система подачи посредством цепи мотора делает представление стабилизированной и надежной. Рангоут можно отрегулировать внутри ряд 8 – встреча 20°to потребность сверля угла. С низким центром притяжения и оборудованный с вспомогательным краном, они стабилизированы в деятельности и привлекательны по внешнему виду. FDP-40Z снаряжение установленное с автоматическим приспособлением для манипулирования шпинделя сверлильного станка.
Характеристики и преимущества
Снаряжение FDP-40 HDD главным образом использовано для гражданский класть трубы конструкции специально подземный, и с capactity тяги 400KN.
|
Главная машина |
|
|
Сила двигателя |
175 KW YC6M240 (235HP) (2200 r/min) |
|
Емкость Максимальн Нажимать |
400KN (89920 lbf) |
|
Емкость Максимальн Вытягивать |
400KN (89920 lbf) |
|
Расклассифицированный вращающий момент |
15000 n·M (11055 lbf·ft) |
|
Полый шпиндель RPM |
Понизьте 0-40r/min |
|
Высокое 0-80r/min |
|
|
Ход подачи |
5000 mm (197 дюймов) |
|
Диаметр отверстия направляющего выступа |
170 mm (6,7 дюйма) |
|
Сверля угол |
8°20° |
|
Давление гидровлической системы |
20Mpa (2901 psi) |
|
Перемещая скорость |
2 km/h (6560feet/h) |
|
Структурный тип |
интегрированный с стальными crawler, краном и насосом грязи |
|
Размер (L×W×H) |
7800×2300×2350 mm (дюйм 307×90.6×92.5) |
|
Вес |
16000 kg (35280 lb) |
|
Кран |
2T/m (1345 lb/feet), максимальная Прям-рукоятка 4.5m (14,8 фута) |
|
Насос грязи |
|
|
Спецификация |
BWF-400 |
|
Максимальн Discharge |
400 Л/МИН (106 галлонов США/минута) |
|
Пиковое давление |
Mpa 10 (1450 psi) |
|
Система грязи отростчатая (опционная часть) |
|
|
Данные двигателя |
двигатель нефти 20.9PS |
|
Параметр насоса |
100 m3/h(3529футов3/h) |
|
Емкость грязи обрабатывая |
16 m3/h(565футов3/h) |
|
Бак грязи |
5M3 (176feet3) |
|
Вес |
500kg (1103 lb) |
|
Сверля инструменты и вспомогательная система |
|
|
Спецификация штанги |
89×4500 mm (дюйм 3.5×177) |
|
Бит направляющего выступа |
170 mm (6,7 дюйма) |
|
Рейбор |
400; 500; 600; 720; 830; 900mm (15,7; 19,7; 23,6; 28,3; 32,7; 35,4 дюйма) |
|
Раздатчик |
60T (132300 lb) |
|
Отслежыватель |
Опционная часть |
