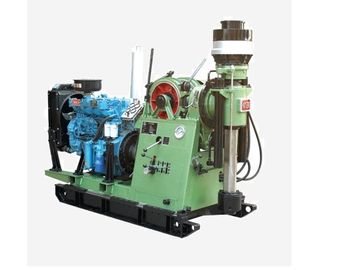

Тип пустотелое сверло шпинделя XY-2B вала снаряжения бурения керна вертикальное

Тип снаряжение шпинделя бурения керна (XY-2)

IGeneral
Уточнено пустотелое сверло XY-2 конструировало согласно развитию геологохимических работ отвечать потребностямы потребителей. Новый Н тип снаряжение пустотелого сверла шпинделя.
Оно applicated для проектировать геологохимическое исследование сверля, сверлить гидрогеологии хороший и инженерство больш-отверстия основное сверля включая бурение керна с tungalloy-carbid-наклоненный и в-образное долото главным образом.

Характеристики снаряжения следующим образом:
1. Свет в весе, легкой перестановке.
2. Принимающ ворот traversal, это отожмет недостаток провода произвольный intertwine и быстро носящ из ворота положенного внутри lengthways.
3. Передача пояса принята для высокоскоростного уровня для того чтобы сделать сверло мягким в неровном образовании, и уменьшает повреждение к компонентам и другой механической неисправности.
4. В большом отверстии шпинделя.
5. С широким рядом скорости и большим torquemoment в меньшем быстродействии, соответствующе для проектировать геологохимические исследования подземно-минных и воды.
6. Снаряжение стабилизировано в перестановке и твердо для положения.
7. Двигатель дизеля Deutz F3L 912 или электрический двигатель 22Kw для вашего выбора.
II спецификации
1. Наибольший диаметр сверления
Сверля тип: Сверля глубина
Сверлить кучи учредительства: 100m (328 футов)
Гидрогеологический сверлить колодца: 150m (492 фута)
Бурение керна: 600m (1968 футов)

2. Вращатель
Тип двигателя силы: Тепловозный электромотор
Положительная скорость (r/min): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
Отрицательная скорость (r/min): 81; 258 81; 258
Максимальн Вращающий момент шпинделя: 2,1 KNm (1548 lbf ft) 2,1 KN m (1548 lbf ft)
Удостоверение личности шпинделя: 93mm (3,66 дюйма) 93mm (3,66 дюйма)
3. Подъем
Поднимающ емкость (Одиночн-третью из веревочки) -------------31300; 12600; 8800 n (7034; 2831; 1978 lbf)
Поднимаясь скорость веревочки провода (третьей веревочки) -----0,64; 1,05; 1,6; 2,3 m/s (2,1; 3,44; 5,25; 7,54 inch/s)
Dia веревочки провода. ---------------------------------------------12,5 mm (0,49 дюйма)
Dia барабанчика. --------------------------------------------------194 mm (7,64 дюйма)
Dia оправы тормоза. ---------------------------------------------360 mm (14,17 дюйма)
Длина барабанчика-----------------------------------------------150 mm (5,91 дюйма)
Ширина связи тормоза-----------------------------------------90 mm (3,54 дюйма)
Емкость барабанчика ------------------------------------------80 m (262.4feet)
4. Перемещая прибор
Ход цилиндра стягивания -------------------------------600 mm (23,62 дюйма)
Расстояние между снаряжением сверла и отверстием -------------------420 mm (16,54 дюйма)
5. Надувая система
Удостоверение личности цилиндра. -------------------------------------------70 mm (2,76 дюйма)
Dia штанги цилиндра. -------------------------------------35 mm (1,38 дюйма)
Максимальн Давление --------------------------------------45 KN (10116 lbf)
Максимальное поднимаясь усилие -------------------------------------60 KN (13488 lbf)
Ход цилиндра ------------------------------------550 mm (21,65 дюйма)
6. Насос масла
Тип: CBF-E416-AL
Смещение-------------------------------------------16 Л/МИН (4,22 галлона США/минута)
Скорость (r/min) ------------------------------------------1500
Давление деятельности ----------------------------------Mpa 8 (1160 psi)
Максимальн Давление ---------------------------------------Mpa 20 (2901 psi)
7. Шпиндель сверлильного станка

HQ BQ/NQ/

8. Двигатель силы
Двигатель дизеля Deutz F3L 912 28KW (37.5HP) 1500 rpm
Электромотор Y180L-4 22KW (29.5HP) 1470 rpm
9. Размеры (L× W× h) -------------------------------2177× 950× 1863 mm (85.71× 37.40× 73,35 дюйма)
10. Вес сверла (без источника питания)--------------о 950kg
