Стабильная мобильная установка колонкового бурения гусеничной поверхности польностью гидровлическое C5

Стабильная мобильная установка колонкового бурения гусеничной поверхности польностью гидровлическое C5
Стабильная мобильная установка колонкового бурения гусеничной поверхности польностью гидровлическое C5

Большие изображения :  Стабильная мобильная установка колонкового бурения гусеничной поверхности польностью гидровлическое C5

Подробная информация о продукте:
Место происхождения: Китай
Сертификация: CE
Номер модели: 150c
Оплата и доставка Условия:
Количество мин заказа: N/A
Упаковывая детали: НАГРУЖЕННЫЙ С КОНТЕЙНЕРОМ HQ 1*40
Время доставки: 15~20 рабочих дней
Условия оплаты: T/T
Поставка способности: На основе подробных порядка

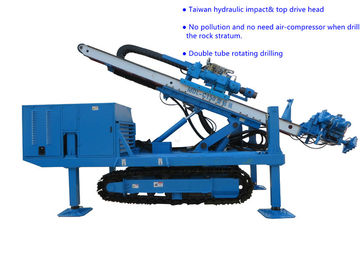

Стабильная мобильная установка колонкового бурения гусеничной поверхности польностью гидровлическое C5

описание
Тип: Верхняя буровая установка анкера привода Диаметр отверстия (mm): Φ150~Φ250
Глубина отверстия (м): 80-100m Угол (°): 0~110
Дямтер штанги (мм): Φ76, Φ133, Φ146 Размеры перевозки (LxWxH): 5400×2100×2000
Вес: 6800kgs
Высокий свет:

Гидровлическое снаряжение сверла

,

Буровые установки пустотелого сверла



Стабилизированное передвижное снаряжение пустотелого сверла Crawler-Установленное поверхностное польностью гидровлическое C5







Описание:




Вырезая сердцевина из сверло C5 rigisdesigned для исследования твердых минералов.



C5 crawler-установленное чернью поверхностное снаряжение вырезая сердцевина из сверла. Размеры перевозки соответствуют к стандартам. Снаряжение сверла стабилизировано во время деятельности.





Сверля директивы глубины

  Непродуктивная скважина Заполненная жидкость
Шпиндель сверлильного станка/каркас стержня Глубина отверстия (метры) Глубина отверстия (ноги) Глубина отверстия (метры) Глубина отверстия (ноги)
BRQ/BQ 1 310 4 298 1 500 4 920
BRQTK/BQTK 1 648 5 400 1 880 6 170
NRQ/NQ/NQ2 1 006 3 300 1 151 3 800
NRQ V-WALL 1 139 3 700 1 291 4 230
HRQ/HQ 683 2 240 781 2 560
HRQ V-WALL 860 2 800 972 3 180
PHD/PQ 451 1 480 515 1 690
PHD V-WALL 615 2 010 690 2 260







РАНГОУТ

  • Твердая конструкция рангоута обеспечивает главные представление и надежность даже под самыми грубыми геологохимическими условиями. Отдельно распределение места работы оператора и подъем рангоута/расширяют модулирующую лампу серьезно уменьшают вероятность неисправности во время работы.
  • Транспортер шлангов гидросистемы исключает вероятность повреждения шлангов во время деятельности.
  • Рангоут установлен в рабочую позицию для сверлить используя 2 гидровлических цилиндра, который оборудованы с балансируя клапанами для того чтобы увеличить обеспеченность.
  • Телескопичный рангоут обеспечивает надежность сверлить. Конец нижней стороны сверля рангоута ставит земную поверхность на якорь пока сверлить, обеспечивая дополнительную стабилность. Пока рангоут transportationthe можно двинуть к центру притяжения снаряжения для больше безопасности.





ПАНЕЛЬ ОПЕРАТОРА

  • Пока панель оператора transportationthe в нервных расстройствах во избежании закрытой позиции.
  • Панель оператора оборудована с кнюппелями управлением non-отладки, которые обеспечивают дополнительную безопасность для оператора. Кнюппель сверлить и вращения с демфером трением и кнюппелем подъема non-отладки предусматривает удобство и безопасную деятельность. Автоматический уровень forlow функции сигнала тревоги гидровлического масла.





КЛОБУК



Клобук стеклоткани предусматривает превосходные звук и изоляцию жары. Клобук опрокидывает с 2 фиксируя гидровлическими упорками, которые обеспечивают легкий доступ к обслуживанию двигателя и гидровлической системы.





ГИДРОВЛИЧЕСКАЯ СИСТЕМА



Гидровлические насосы сразу соединены к PTO-управляемому вспомогательному насосу, обеспечивающ легкое обслуживание.





БАБКА СВЕРЛИЛЬНОГО СТАНКА

  • Drillheadis соответствующее для drillingwithrods B-Pseries, диаметра штаног от 55,5mmto 114,3mm, внутренний диаметр от главной цапфы 121mm.
  • Patentedjaws с цыпленком и гидровлическое отверстие/функция весны заключительная обеспечивают failsafe деятельность. Хлоп весны и цыпленок диска схватывают шпиндели сверлильного станка безопасно.
  • Бабка сверлильного станка с безредукторной передачей от гидровлического цилиндра обеспечивает стабилность во время сверля процесса, так же, как более точную и более надежную регулировку давления пока сверлящ увеличение или уменшение withpressure.



РАДИАТОР ОХЛАЖДАТЬ МАСЛА



Отдельно обнаруженный местонахождение радиатор оборудован с функцией регулировки вентилятора согласно температуре окружающей среды.

Радиаторы помещенные вперед увеличивают эффективность охлаждения гидровлического масла. Бабка сверлильного станка оборудована с отдельно разделом радиатора.



ГЛАВНЫЙ ВОРОТ



Установка главного ворота на рангоуте уменьшает вибрацию снаряжения вырезая сердцевина из сверла.



ШАССИ CRAWLER



Шасси Crawler снаряжения сверла оборудовано с гидровлическими моторами корейской продукции, которые гарантируют высокое качество деятельности.





Технические параметры

Двигатель дизеля

Модель

Deutz 226B-6G (Turbocharged и охлаженная вода обязанности)



Сила

148Kw



Расклассифицированный RPM

2300Rpm



Смещение

6,75 l



Наибольший диаметр сверления

BQ

1500m



NQ

1288m



HQ

942m



PQ

643m



Бабка сверлильного станка

Max.Torque

6000N Ÿ m



Максимальн Вращать Скорость

0-1280 Rpm



Ход питания

3650mm



Макс внутри диаметра

121mm



Максимальное поднимаясь усилие

155 KN



Максимальн Feeding Усилие

120 KN



Главный ворот

Максимальный вытягивать

8500Kg



Вытягивать скорость

40-80 m/min



Диаметр веревочки

18mm



Длина веревочки

50m



Ворот кабеля

Максимальн Pulling

15KN



Вытягивать скорость

164m/min



Диаметр веревочки

6.6mm



Папа Длина

1500m



Рангоут

Длина

10m



Сверля угол

45°-90°



Длина сброса

1500mm



Гидровлическая система

Давление

28Mpa



Охлаждать

Охлаженный воздух



Струбцина ноги

Шпиндель сверлильного станка

B-P



Перемещая емкость

Градиент Max.Permissible

30°



Скорость Max.Travelling

4 Km/h



Насос грязи

Тип

Плунжер Reciprocating насоса Triplex



Модель

BW-250



Том Max.Output

250L/min



Максимальн Выход Давление

Mpa 6



Транспортировать размеры

L×W×H

6800×2300×2600mm







РАЗМЕРЫ И ВЕСЫ



  • Вес

Влажный вес = 8 500 Kg

Состоять из:

Группа источника питания DEUTZ BF6M2012, цилиндр 6

Гидровлический модуль

Притяжка работает Grp. c/w линия подъем и кабель 17.640 lb поднимают кабель c/w

Гидровлический поднимать рангоута (независимый)

Понизьте агрегат рангоута

агрегат рангоута решетки 3-Piece

Блок Grp вращения. цыпленок c/w PQ гидровлические/предохранитель головки

Низкопробная рамка

Топливный бак

Батарея – 24V

Платформа оператора

Гидровлическая струбцина ноги – емкость PWT

Варианты

Платформа вешалки штанги

Гидровлические выравнивая jacks

Блок следа Crawler – максимальная перемещая скорость 4 Km/h

Группа горячей погоды гидровлическая охлаждая

Топление холода гидровлические и группа консервации жары

Аттестация CE

Этикеты доступные в множественных языках

Жидкие насосы циркуляции (тепловозные поставка и давление)

Смеситель грязи

ПРЕДУПРЕЖДЕНИЕ: Не приведитесь в действие это сверло при штанги положенные на полку в скоростях ветра свыше
