Подробная информация о продукте:
|
| Тип: | Роторная воздуходувка воздуха | Размер: | HC-25S /HC-251S /HC-30S /HC-301S… etc |
|---|---|---|---|
| Частота: | 50Hz | применение: | Газировка, больницы и лаборатории SewageMixing и газировка водоочистки |
| Ряд воздушного давления роторной воздуходувки: | 0.1-0.5 кгф/км2 | Имя: | Низкие воздуходувки воздуха Hc 251s серии Hc энергопотребления роторные малошумные |
| Высокий свет: | воздуходувки воздуха hc 251s роторные,воздуходувка лепестка hc 30s роторная,роторные воздуходувки воздуха 50hz |
||

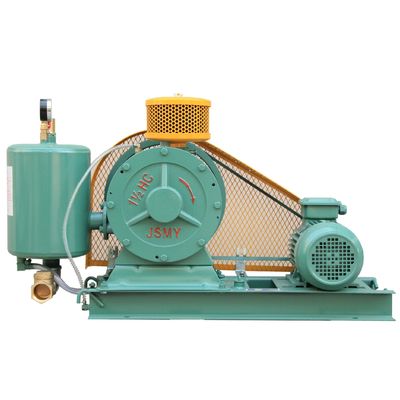

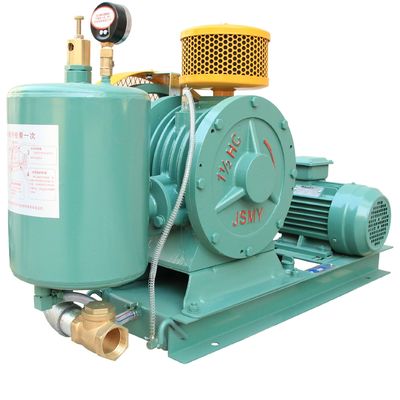

Воздуходувка воздуха легкой серии энергопотребления HC установки низкой малошумная роторная
Структура воздуходувки воздуха серии HC роторные и принцип деятельности
Ряд воздушного давления роторной воздуходувки: 0.1-0.5 kgf/cm2
Роторная воздуходувка имеет восхитительную структуру и главным образом составлена 6 частей: мотор, воздушный фильтр, двигатель воздуходувки главный, камера воздуха, основание (и масляный бак), сопло капания масла
Воздуходувка работает на эксцентричном роторе возмещенном в цилиндре, ем делает изменение тома между лепестками в слоте ротора для того чтобы высосать внутри, обжатием, и воздухом разрядки
Во время деятельности, разница в давления воздуходувки использована автоматической для отправки смазывая масла в сопло потека, потека в цилиндр уменьшить трение и шум, и в то же время уменьшить возвращение воздуха в цилиндре
Структура и ход роторной воздуходувки
Особенности:
. Малошумное, низкое энергопотребление, стабилизированная деятельность, легкая установка
. Сопротивление к переменам нагрузки, стабилизированные воздушные потоки, с камерой воздуха для ровного отпуска воздуха
. Превосходные материалы, восхитительная структура и выдающее представление
Применения:
Спецификации:
| Вымотайте Dia гавани | | | Скорость | ВОЗДУШНЫЕ ПОТОКИ | Ременный шкив v | Пояс v | Масляный бак | Вес | |||||||
| RPM | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | воздуходувка | мотор | Чистый вес | Вес брутто | |||||||
| HC-25S | 3/4" (20) | 0.37KW | 50HZ | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | 8" | 3" | A-889 | 1.2L (0.9L) | 40KG | 45KG | |
| HC-251S | 3/4" (20) | 0.55KW | 50HZ | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | 8" | 21/2" | A-1016 | 1.5L (1.1L) | 44KG | 51KG | |
| HC-30S | 1" (25) | 0.55KW | 50HZ | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10" | 3" | A-1118 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-301S | 1" (25) | 0.75KW | 50HZ | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10" | 31/2" | A-1143 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-40S | 11/4» (23) | 0.75KW | 50HZ | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12" | 4" | A-1321 | 2.5L (1.7L) | 80KG | 88KG | |
| HC-401S | 11/4» (32) | 1.5KW | 50HZ | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12" | 41/2" | A-1321 | 2.5L (1.7L) | 85KG | 93KG | |
| HC-50S | 11/2» (40) | 1.5KW | 50HZ | 430 | 1,2 | 1,15 | 1,1 | 1,08 | 1,05 | 14" | 4" | A-1600 | 3.5L (2.3L) | 120KG | 130KG | |
| HC-501S | 11/2» (40) | 2.2KW | 50HZ | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14" | 41/2" | A-1600 | 3.5L (2.3L) | 125KG | 135KG | |
| HC-60S | 2" (50) | 2.2KW | 50HZ | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16" | 5" | B-1880 | 5.5L (3.8L) | 190KG | 223KG | |
| HC-601S | 2" (50) | 4KW | 50HZ | 540 | 2,5 | 2,45 | 2,4 | 2,3 | 2,25 | 16" | 6" | B-1880 | 5.5L (3.8L) | 200KG | 233KG | |
| HC-80S | 21/2" (65) | 4KW | 50HZ | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18" | 51/2" | B-2108 | 8L (6L) | 250KG | 268KG | |
| HC-801S | 21/2" (65) | 5.5KW | 50HZ | 500 | 3,65 | 3,6 | 3,5 | 3,4 | 3,3 | 18" | 6" | B-2134 | 8L (6L) | 275KG | 293KG | |
| HC-100S | 3" (80) | 5.5KW | 50HZ | 390 | 4,5 | 4,45 | 4,4 | 4,3 | 4,2 | 20" | 51/2" | B-2362 | 20L (16L) | 375KG | 395KG | |
| HC-1001S | 3" (80) | 7.5KW | 50HZ | 420 | 5,6 | 5,5 | 5,4 | 5,3 | 5,2 | 20" | 6" | B-2362 | 20L (16L) | 390KG | 410KG | |
Чертежи и установка роторной воздуходувки
Блок: mm
Блок: mm
| Модель | B | C | D | E | F | G | H | Я | J | K | L | M | N | O | Размер p | |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4" |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2» |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2» |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2» |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2» |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
